Para operações automatizadas a Válvula Borboleta pode ser fornecida com Atuador Pneumático
com acionamento por Ar Retorno Ar ou Ar retorno Mola, aasumindo a posição NF (normalmente
fechada) ou Na (normalmente aberta).
Acessórios
-Uma ou duas chaves de fim de curso (microwitches) para indicação remota da posição da válvula
(alternativa também disponível na válvula Manual).
– Válvula manual Solenóide para controle do Ar Atador.
 |

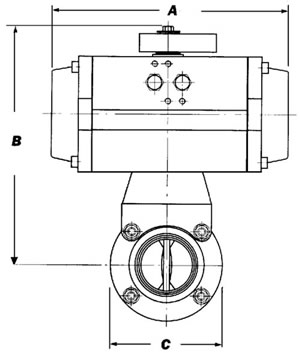

Bitola | øA | øB | øC |
|---|---|---|---|---|
| 1″ | 74 | 36 | 25,4 | |
| 1″.1/2″ | 94 | 44 | 38,1 | |
| 2″ | 110 | 44 | 50,8 | |
| 2.1/2″ | 127 | 44 | 63,5 | |
| 3″ | 140 | 48 | 76,2 | |
| 4″ | 160 | 48 | 101,6 | |
| 5″ | 192 | 60 | 127 | |
| 6″ | 220 | 60 | 152,4 |
| Torque da Válvula Borboleta | ||||||
|---|---|---|---|---|---|---|
| Bitola | 1″ | 1.1/2″ | 2″ | 2.1/2″ | 3″ | 4″ |
| Torque Kgf.m | 0,7 | 1,0 | 1,4 | 2,0 | 2,4 | 3,1 |
